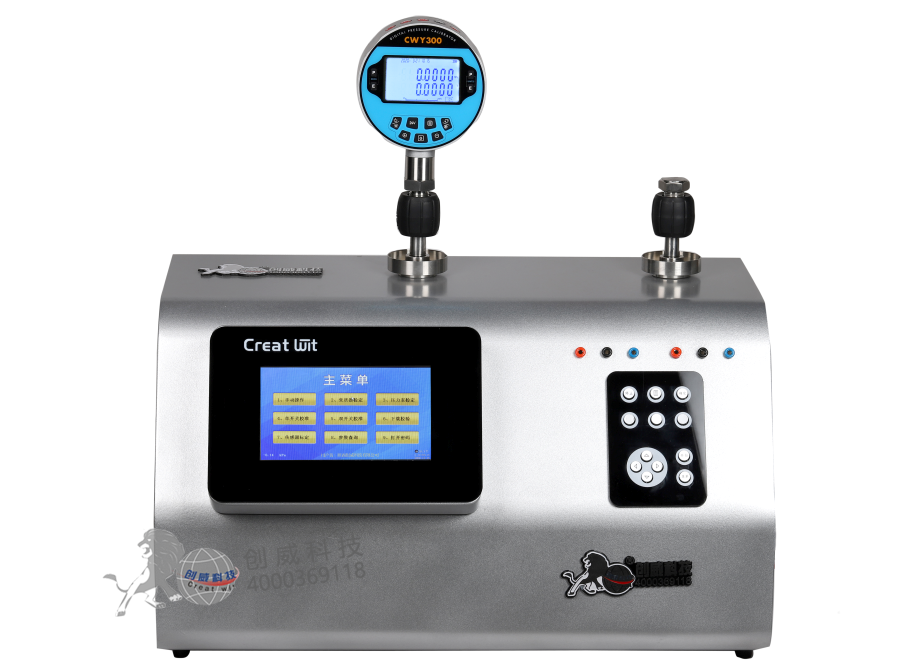

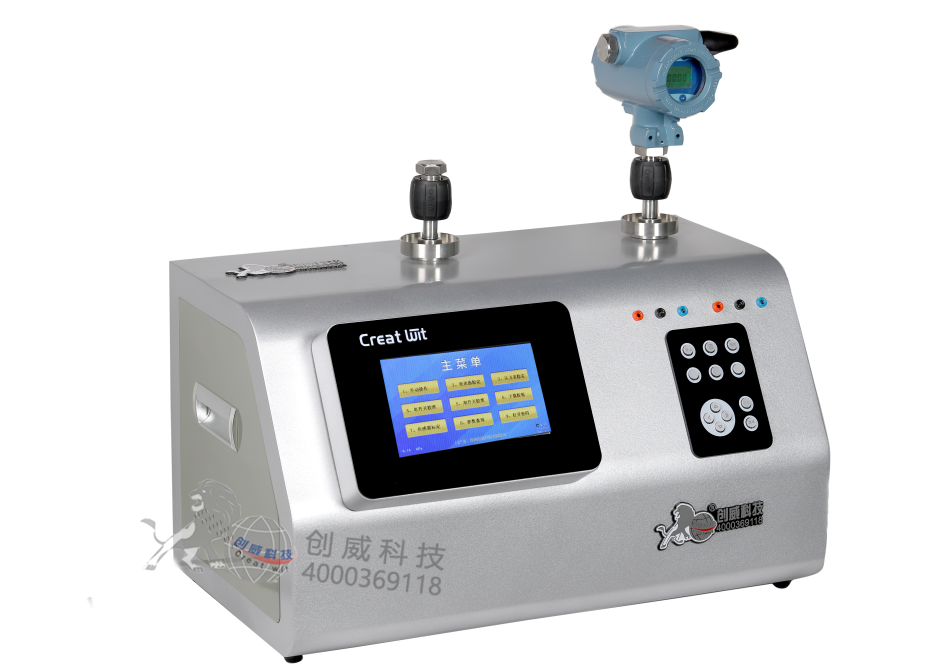

实验室全自动压力校验台
全自动压力校验台技术要求
全自动压力检定系统应符合研发要求生产
全自动压力校验具体技术方案
1、工作条件:
◆ 环境温度:(20±1)℃
◆ 相对湿度:相对湿度80%以下的恒温室
◆ 频率:50HZ
◆ 电源电压:AC 220V
2、技术规格
◆ 工作介质:无腐蚀性、无污染的空气,校验时不需外接高压气源
◆ 可配压力模块量程:(-100~2500)kPa。目前,送检时,只需要把计量标准器送到国家法定计量检定机构进行检定即可,而无需搬运整个平台;
◆ 内部管道管径较粗,且设置了气液分离器,故不怕被校表带水或带油。
◆ 计量单位:kPa。
◆ 压力显示分辨力:触摸屏5位,联计算机5位 。
◆ 压力准确度等级:0.05级;0.02级
◆ 电流准确度等级:0.02
◆ 稳定精度:±5个字以内
◆ 标准检定点:量程的0%、25%、50%、75%、100%,自动回程。联计算机可任意设置。
◆ 自定义检定点:任意。
◆ 检定点自动稳压时间:20秒,在(10~240)秒间可调整。
◆ 变送器自动检定全程时间(9点稳压):5分钟左右。
◆ 压力开关检定时间:2分钟左右。
◆ HART功能:可以内置HART协议,作为一个可针对所有流行的智能变送器使用的手操器
序号 | 型号规格 | CWY1006C | CWY1060D |
1 | 量程 | (-100~2500)kPa | (0~60)MPa |
2 | 准确度 | 压力准确度:0.05 电流准确度:0.02 | 压力准确度:0.05 电流准确度:0.02 |
3 | 稳定性 | 触摸屏显示±5个字以内 | 触摸屏显示±5个字以内 |
4 | 检定点稳压时间 | 20秒,(10~240)秒间可调整 | 20秒,(10~240)秒间可调整 |
5 | 内置模块 | 可内置压力模块 (-100~300~2500)kPa | 可内置压力模块 (6~60)MPa |
6 | 外接真空泵或增压泵 | 外接真空泵和增压泵 | 不需外接真空泵或增压泵 |
7 | 外形尺寸 高*深*宽 | 300mm×300mm×530mm | 300mm×300mm×530mm |
8 | 重量 | 19kg | 26kg |
9 | 故障报警 | 有 | 有 |
10 | HART功能 | 有,见附后HART功能说明 | 有,见附后HART功能说明 |
11 | 曲线显示 | 有 | 有 |
12 | 内部过滤排污功能 | 有 | 有 |
13 | 工作介质 | 空气 | 变压器油或水 |
14 | 变送器校验 | 同时检定2只 | 同时检定2只 |
15 | 使用温度 | (5~45)℃ | (5~45)℃ |
◆ 安全保护:过压、过流、传感器故障等保护。
◆ 电流输入:1路,(0~22)mA。
◆ 开关输入:干触点,可检测接触电阻。
◆ 回路电源:24VDC/30mA,如果误接入标准表,不会损坏标准表。
◆ 压力接口:M20*1.5内螺纹快速接头。
◆ 电流/电压接口:ф6的标准香蕉形插头。
◆ 排污口:内径:ф6mm。
◆ 供电电源:220V/50Hz。
◆ 使用温度:(5~45)℃
◆ 重量:19kg。
◆ 外形尺寸:300(高)*300(深)*530(宽)mm
◆ 自动检定软件:可选。

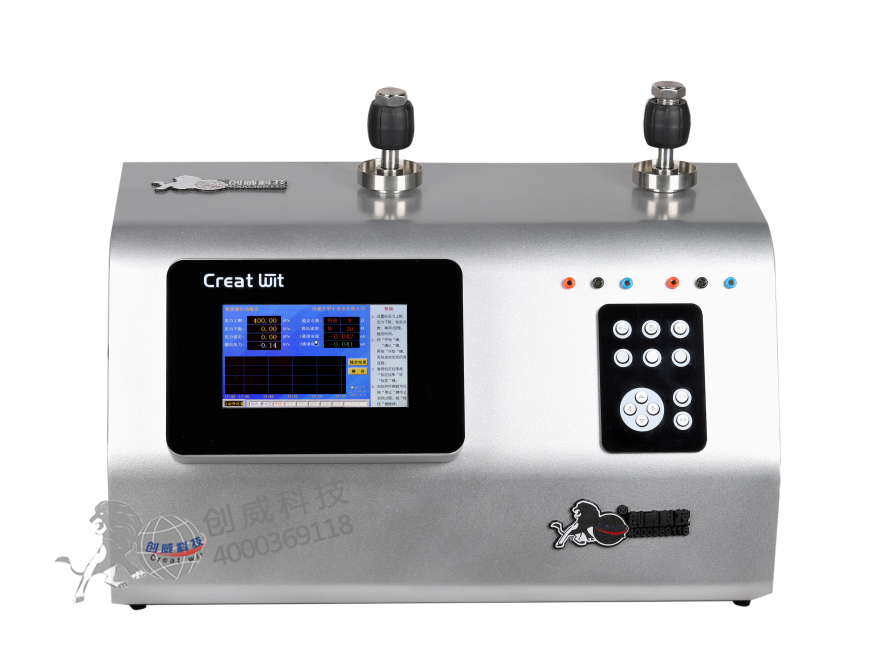

3. 全自动压力校验台技术特点
Ø 全自动压力校验台,一按开始键就能自动完成加压、减压、稳压、记录数据、分析误差、打印检定报告和证书等工作。
Ø 符合中国压力仪表检定规程,可以作为压力标准使用。
Ø 不采用高压气瓶就能提供稳定压力源,发生压力快速、稳定。
Ø 压力范围为(-0.1~60)MPa。
Ø 可检定压力变送器、压力开关(压力控制器)、压力指示表。
Ø 具有压力开关的全自动检定功能。
Ø 具有完整保护功能,过压保护(如果超过量程的110%则会发出报警)、过流保护(当变送器电流超过20.5mA时)、泄漏、传感器故障等报警。当发生过压、过流、传感器故障时停止加压。
Ø 全自动压力校验台内可存储56块现场仪表的调前与调后的各20组检定结果。
Ø 可与检定软件自动检定系统相连,构成全自动压力检定系统,单位自由设定,只需轻点鼠标就可以完成压力检定工作,自动出具校验报告、检定证书。
Ø 配有打印机和电脑,可与设备连接。
4.全自动压力校验台产品特点和优势
Ø 内置压力模块,并有压力传感器温度补偿,克服了温飘,在检定被校表时不需要带任何配件,使用方便。
Ø 采用内置压力模块使用方便,在使用时不需携带任何附件,直接安装被检表,按“开始”键就能完成检定工作。
Ø 采用内置压力模块检定压力变送器,可以做到全覆盖,中间没有空档。
Ø 全自动校验,可以同时检定二块同量程的压力变送器、压力开关、压力表,方便检定双触点压力开关。
Ø 具有过滤防堵排污系统,液压台采用内孔φ6mm的不锈钢管,现场仪表带来的杂质或污垢可以方便从排污空排出,在被校表接口上即使放入细沙,也不会损坏设置。气压台标准配置气液分离器,防止被校表中的液体进入校验台。
Ø 采用智能稳压器,完全按中国的压力检定规程进行设计,上行程时,从下到上向检定点逼近,下行程时,从上到下向检定点逼近,不过调。
Ø 在触摸屏上可以显示操作说明,在使用时不需带使用说明书。
Ø 内置HART功能。可以同时显示25个参数。
Ø 防护等级高,可以防止校验介质流进仪器,损失仪器。
Ø 液压台可以采用水作为工作介质。
