1、产品概述

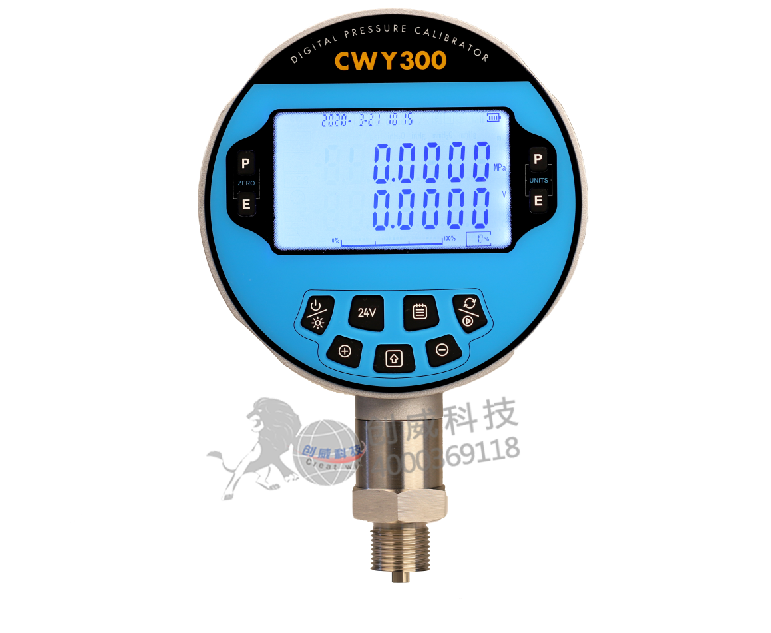

       CWY300数字压力校验仪，是我公司推出的新一代高精度、高稳定、兼具工业4.0数字化5G+概念的智能数字压力校验仪。它非常适合于现场及实验室使用，完成智能压力(差压)变送器、RS485-ModbusRTU通信压力变送器、普通压力(差压)变送器、压力开关、精密压力表、一般压力表等压力仪表的校验工作。扩展功能可无线远传数据、远程校验、对接管理平台等.

CWY300数字压力校验仪可与全自动压力校验台连接，作为全自动压力校验台的外置压力模块使用，可与各种压力源连接组成完善的压力校准系统.

CWY300数字压力校验仪通过USB通信与配套上位机软件连接，可通过计算机直接对仪表参数进行配置，并进行实时数据读取，历史数据查询，实时数据、历史数据导出至计算机，数据生成 Excel记录数据表格等多种功能操作.

2、主要特点

      1、带有RS485/RS232和USB通信接口，协议模式可设置，可与上位机、管理平台联机使用.

      2、7位数字显示，可自行调整显示位数.

      3、可以校验各类RS485-ModbusRTU通信压力变送器，通信参数通过校验仪菜单设置适配被检仪表.

      4、温度自动补偿.

      5、存储功能，基础版支持存储80个文件，每个文件60组数据.

      6、设备低功耗，满电下使用时长 ≥70小时.

      7、带背光的双排显示液晶显示屏,中文字符位段数显菜单,压力实测值与仪表量程百分比图形、字符显示.

      8、具备24V输出功能，最大驱动能力≤160mA.

      9、压力检漏倒计时功能，起始值、结束值锁定便于记录.

      10、压力开关自动触发功能，触发值锁定便于记录.

      11、可拆卸充电锂电池.

3、技术参数

1、压力单位

      Pa、kPa、 MPa、psi、 bar、mbar、inH2O、mmH2O、inHg、mmHg、kgf/cm2.

2、常规压力量程选型表

3、使用环境：

      环境温度: (-10～50)℃；     相对湿度: ＜95%(不结露)；

      大气压力: (86～106)kPa；  存储温度：(-20～70)℃.

4、存储功能

      存储容量：共80个文件，60条记录/每文件；

      存储模式：手动存储模式和实时记录模式.

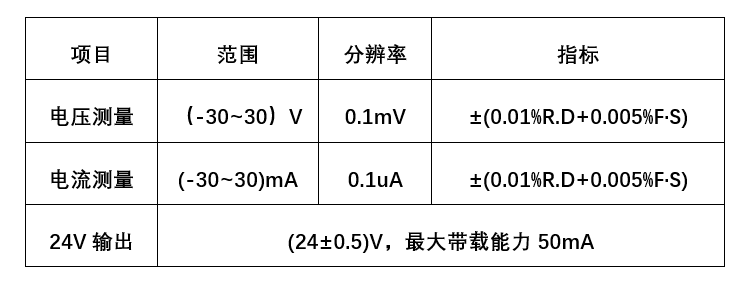

5、电测指标

      (环境温度20℃±5℃，1年准确度).

6、项目范围、分辨率、准确度等级

（1）压力量程（-0.1~500）MPa任意量程，0.05级，0.02级.

（2）电压测量 (0～30)V 0.1mV ±(0.01%RD+1.5mV).

（3）电流测量 (0～30)mA0.1uA ±(0.01%RD+1.5μA).

（4）具备开关检测功能.

（5）24V输出 最大带载能力≤160mA.

7、供电配置

        供电方式:内部电池供电或专用适配器供电；

        电池工作时间：≥70小时，24V带载时相应缩短；

        电池充电时间：≤3小时。

4、其他指标

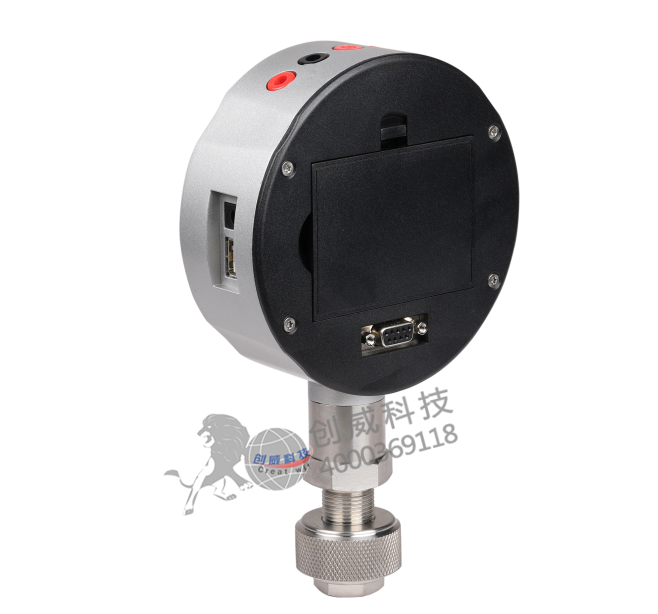

      外形尺寸：表头φ126mm × 46mm，总长185mm；重量：约≤0.7 kg；

      通讯接口：USB + RS485/RS232；

      压力连接： M20×1.5；快接内插孔(差压型)；特殊接口可定制；

      电测连接：φ4mm香蕉插头；

5、选配软件

     CWY300配套软件（基础版）

      1、可通过软件修改校验仪配置参数.

      2、可将仪表中存储的数据上传到计算机，并可以导出到Excel表格保存至计算机.

     CWY300配套软件（专业版）

      1、可通过软件修改校验仪配置参数.

      2、可将仪表中存储的数据上传到计算机，并可以导出到Excel表格保存至计算机.

      3、实时显示仪表数据，测量数据曲线图显示，数据可自动记录，导出Excel表格，也可已加密文件方式保存至计算机.

      4、（可选,需用户使用我公司设备管理平台）数据云同步至客户服务器数据库.

通信功能

通讯接口：USB 及 RS485/RS232

RS232：通讯波特率 1200/2400/4800/9600/19600/38400可选，数据长度 8 位；停止位 1 或 2；仪表地址 0-255，单字节地址。

RS485：通讯波特率 1200/2400/4800/9600/19600/38400可选，数据长度 8 位；停止位 1 或 2；仪表地址 0-255，单字节地址。

USB通信距离：通信距离小于等于3 m；

RS485通信距离：连接导线线径大于 0.6mm，最大通信距离小于等于1000 m；

RS232通信距离：连接导线线径大于 0.6mm，最大通信距离为 3～5m；
