产品概述
CWY3421 差压变送器采用高性能差压传感器作为压力敏感元件，选用集成化高性能变送器专用电路，全不锈钢结构，高静压，零点和满量程输出可调，具有极高的抗干扰性，整体性能稳定可靠。
产品特点
Ø 性能可靠，安装使用方便
Ø 具有短路保护和反极性保护
Ø 三级防雷保护
Ø 符合国家防爆标准： GB3836.1-2010 和GB3836.4-2010
Ø 符合EMC 标准：EN61000-6-2:2005 和EN61000-6-4:2007+A1:2011
应用领域
Ø 石油、化工、电力
Ø 城市供水、水文勘探
Ø 设备配套、液压等行业

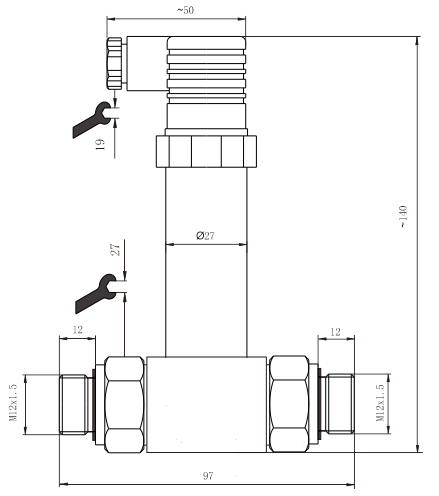

外形结构
技术参数
压力参数 | |||
量程 | 0~10kPa...3.5MPa | ||
静压 | 20MPa | ||
电气参数 | |||
输出类型 | 电流型 | 电压型 | |
供电电源 | 11~28V DC | 12~28V DC | |
输出信号 | 4mA～20mA DC（两线制） | 0/1V~5/10V DC (三线制) | |
负载电阻（Ω） | ≤（U-11）/0.02 | ≥10k | |
绝缘电阻 | 500MΩ@500V DC | ||
结构参数 | |||
壳体 | 不锈钢304 | ||
传感器 | 316L 不锈钢 | ||
密封圈 | 氟橡胶 | ||
防护等级 | IP65（插件型） | IP68（电缆型） | |
环境条件 | |||
介质适用性 | 对 316L 不锈钢及氟橡胶无腐蚀的各种流体 | ||
补偿温度 | 0℃～+50℃ | ||
工作温度 | -30℃～+70℃ | ||
贮存温度 | -30℃～+70℃ | ||
性能指标 | |||
准确度 | ±0.25％FS(典型) | ±0.5％FS(最大) | |
零点温度系数 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
满度温度系数 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
静压影响 | 0.05%FS(每100kPa) | ||
长期稳定性 | ±0.2%FS/年 | ||
电气连接
插件型产品插脚定义：
插脚 | 两线制 | 三线制 |
1 | 电源正：+V | 电源正：+V |
2 | 信号：+OUT | 公共端:GND |
3 | 空 | 信号：+OUT |
电缆型产品线色定义：
电缆颜色 | 两线制 | 三线制 |
黑色 | 电源正：+V | 电源正：+V |
红色 | 信号：+OUT | 信号：+OUT |
白色 | 空 | 公共端:GND |
选型指南
CWY3421 | 差压变送器 | |||||||
量程 | 测量范围：0MPa~0.035┅3.5MPa | |||||||
［0～X］KPa 或 MPa | X: 实际测量量程 | |||||||
代号 | 输出信号 | |||||||
E | 4mA～20mA DC | |||||||
V1 | 1V～5V DC | |||||||
V2 | 0V～5V DC | |||||||
V3 | 0V～10V DC | |||||||
结构材料 | ||||||||
代号 | 隔离膜片 | 压力接口 | 壳体 | |||||
M1 | 不锈钢 316L | 不锈钢304 | 不锈钢304 | |||||
M2 | 不锈钢 316L | 不锈钢 316L | 不锈钢 316L | |||||
代号 | 附加功能 | |||||||
B1 | 赫斯曼插件输出 | |||||||
B2 | 电缆线连接输出 | |||||||
C1 | M20x1.5外螺纹端面 | |||||||
C5 | G1/4 内螺纹 | |||||||
D1 | LCD显示表 | |||||||
D2 | LED显示表 | |||||||
CWY3421-[0~100]kPa-E-M1-B1C5 完整的规格型号 | ||||||||
