产品概述
CWY3413 卫生型压力变送器采用大膜片扩散硅压力传感器作为敏感元件，选用集成化高性能变送器专用电路，全不锈钢结构，零点和满量程输出可调，具有极高的抗干扰性，整体性能稳定可靠。
产品特点
Ø 卡箍式安装，方便快速清洗
Ø 具有短路保护和反极性保护
Ø 耐腐蚀、耐120℃高温蒸汽，10X过载
Ø 符合EMC 标准：EN61000-6-2:2005 和EN61000-6-4:2007+A1:2011
应用领域
Ø 食品、饮料、酿酒、
Ø 制药、医疗
Ø 设备配套

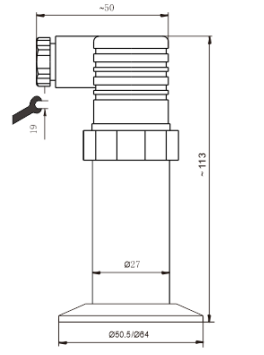

外形结构
技术参数
压力参数 | |||
量程 | -0.01MPa┅0MPa~0.01MPa┅3.5MPa | ||
过载 | 2 倍满量程压力 | ||
压力类型 | 表压、绝压、密封表压 | ||
电气参数 | |||
输出类型 | 电流型 | 电压型 | |
供电电源 | 11~30V DC | 12~30V DC | |
输出信号 | 4mA～20mA DC（两线制） | 0/1V~5/10V DC (三线制) | |
负载电阻（Ω） | ≤（U-11）/0.02 | ≥10k | |
绝缘电阻 | 500MΩ@500V DC | ||
结构参数 | |||
壳体 | 不锈钢304 | ||
传感器 | 316L 不锈钢 | ||
密封圈 | 氟橡胶 | ||
防护等级 | IP65（插件型） | ||
环境条件 | |||
介质适用性 | 对 316L 不锈钢及氟橡胶无腐蚀的各种流体 | ||
补偿温度 | 25℃～+100℃ | ||
环境温度 | -30℃～+70℃ | ||
介质温度 | -40℃～+125℃ | ||
贮存温度 | -30℃～80℃ | ||
性能指标 | |||
准确度 | ±0.25％FS(典型) | ±0.5％FS(最大) | |
零点温度系数 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
满度温度系数 | 0.03%FS/℃（≤100kPa）；0.02%FS/℃（＞100kPa） | ||
长期稳定性 | ±0.2%FS/年(最大) | ||
电气连接
插件型产品插脚定义：
插脚 | 两线制 | 三线制 |
1 | 电源正：+V | 电源正：+V |
2 | 信号：+OUT | 公共端:GND |
3 | 空 | 信号：+OUT |
选型指南
CWY3413 | 卫生型压力变送器 | |||||||
量程 | 测量范围：-0.1MPa┅0MPa~0.01MPa┅3.5MPa | |||||||
［0～X］KPa 或 MPa | X: 实际测量量程 | |||||||
代号 | 输出信号 | |||||||
E | 4mA～20mA DC | |||||||
V1 | 1V～5V DC | |||||||
V2 | 0V～5V DC | |||||||
V3 | 0V～10V DC | |||||||
结构材料 | ||||||||
代号 | 隔离膜片 | 压力接口 | 壳体 | |||||
M1 | 不锈钢 316L | 不锈钢 | 不锈钢 | |||||
M2 | 不锈钢 316L | 不锈钢 316L | 不锈钢 316L | |||||
代号 | 附加功能 | |||||||
B1 | 赫斯曼插件输出 | |||||||
K1 | 2寸卡箍（φ50.5mm） | |||||||
K2 | 2.5寸卡箍（φ64mm） | |||||||
CWY3413-[0~100]kPa-E-M1-B1K1 完整的规格型号 | ||||||||
