工作条件

环境温度：（20±1）℃

相对湿度：相对湿度80%以下的恒温室

频率：50HZ

电源电压：AC 200V

技术规格

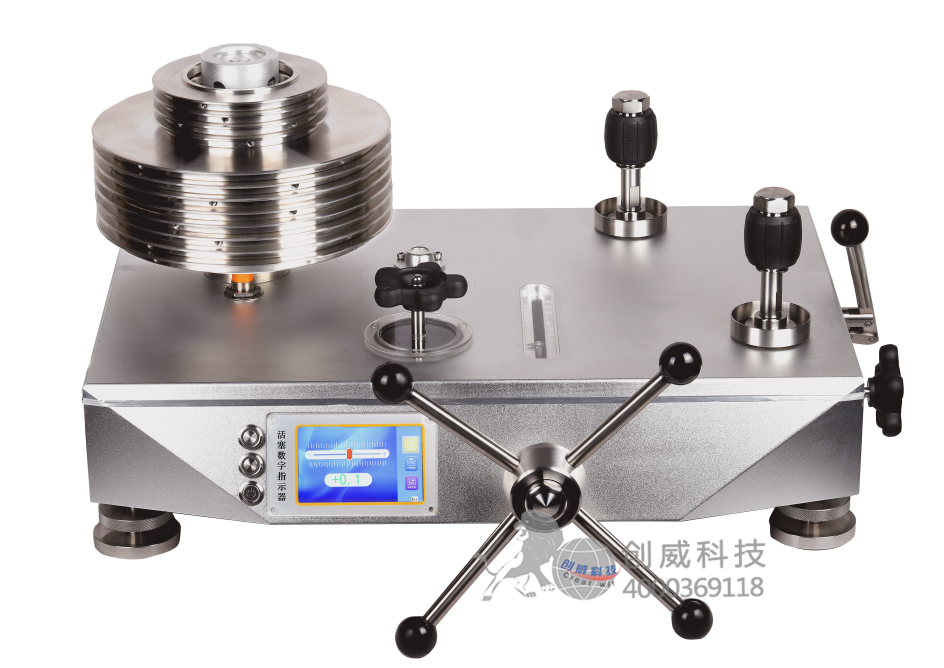

◆ 型号：CW-6T、CW-60T、CW-600T、CW-1000T、CW-1600T、CW-2500T

◆ 量程：（0.04~0.6）MPa,（0.1~6）MPa,（1~60）MPa,（2~100）MPa,（2~160）MPa,（5~250）MPa

◆ 准确度等级：0.005级、0.01级、0.02级、0.05级

◆ 工作介质：癸二酸酯、变压器油或变压器油与煤油的混合油

◆ 活塞材料：活塞杆：碳化钨；活塞筒：碳化钨

◆ 砝码配置：根据用户需要，可加工配置千克组或MPa组并进行压力形变系数.

◆ 砝码修正：按照使用地进行重力加速度修正

◆ 砝码材料：无磁不锈钢（0.005级；0.01级；0.02级）；碳钢（0.05级）

◆ 压力输出：M20×1.5标准快速接头  电源：220V±10%

◆ 其它配置：压力传感器、温度传感器、位置传感器、转速传感器.

功  能

1) 一体式双排液晶数字光标显示活塞的工作位置：灵敏、醒目、准确

2) 设有预压泵，可快速向大容腔表，多块表或远距校表管路系统充油.

3) 两个被检表接头处设计有两个截止阀，截止阀能及时关闭被检系统之间的压力。

   （由于活塞式压力计在加减砝码时，必须减压将活塞降下来，而被检精密压力表、压力变送器、传感器等和系统之间若不能被截止，表中的压力会随着活塞升降而升降，则考核不出被检表的回程误差，特意设计的压力转换阀，在关闭时，可不用砝码单独工作，即活塞压力计可作为压力泵或压力源独立使用）

4) 100MPa以上的压力计内驱动活塞和砝码转动的电机系统为标配。

    100MPa以下的压力计如需内置驱动活塞和砝码转动的电机系统为选配，订货时请注明

5)  采用挂篮式砝码加载结构直接加载砝码，降低砝码重心，避免附加垂直力，使活塞转动更平稳和安全。

用  途

用于量传活塞式压力计、检定校准数字压力计及其它压力仪表。

供方提供的技术文件

（1） 主设备使用说明书；

（2） 产品合格证；

（3） 出厂检验报告；
