既然电接点压力表的应用如此广泛，那么我们有必要来熟练掌握。下面我们就从以下几个方面来详细地介绍：

1、工作原理

（1）电接点压力表有三个指针，一个是实际压力读数指针（黑色），另一个是压力设定下限指针（绿色），最后一个是压力设定上限指（红色）。

（2）具体工作原理，我们以增压水罐的水压控制来讲述：

比如，要求水罐内压力（指表压）低于0.3MP时，供水电机启动抽水；压力高于0.6MP时，供水电机停止抽水。

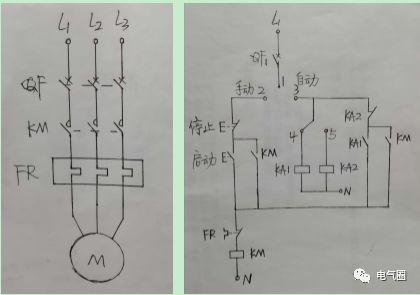

水泵电机的主回路和控制回路如下图示:

主回路大家都非常熟悉，就不多讲了，这里主要讲控制回路。

旋转转换开关，1和2接通时，为手动控制，这里也不多讲述。

1和3接通时，为压力表全自动控制。

压力表全自动控制的情况下，实际压力指针接的是公共线，即3号线，也是电源线。下限指针接的是4号线。上限指针接的是5号线。

刚开始表压为零时，实际压力指针与下限指针接通，即3和4接通，中继KA1吸合，接触器KM吸合并自锁，抽水电机运行。

随着抽水电机的运行，表压逐渐上升，实际压力指针与下限指针脱离，逐渐往大压力值方向摆动。

当表压达到上限设定值时，实际压力指针与上限指针接通，即3和5接通，中继KA2吸合，接触器KM断开，抽水电机停止运行。

随着用户不断用水，表压逐渐下降，实际压力指针逐渐回落，直至其与下限指针再次接通时，便进入了下一个循环供水过程。

2、接线方法

电接点压力表的接线方法，关键在于找到公共线、下限线、上限线。

（1）一般情况下，一个符合规范的压力表，黄线是公共线，即电源线。绿线是下限线，即启动线。红线是上限线，即停止线。黑线是接地线。

（2）但是笔者就遇到过一个不符合规范的压力表，按上述颜色接线后，转换至自动，通电试机，电机不工作。遇到这种情况，就需要第二种方法了：

压力表接线盒内有4根线，与金属外壳相连的那根是地线，这根很容易找到。

余下那3根，用万用表通断档测量，把相通的那2根找出来。把电源线（即公共线）和启动线接到这2根线上，先不管这2根线是不是接颠倒了。

最后剩余那根线，就确定了，接停止线。

把转换开关打至自动，通电试机，让水泵抽水。这时注意观察表压，如果到了上限压力，水泵停机，说明接线完全正确。

如果到了上限压力，水泵不停，说明电源线（即公共线）和启动线二者位置接反了。把二者互换位置，重新接线即可。

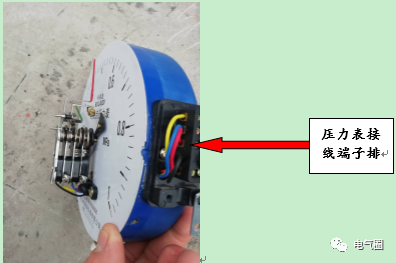

（3）第三种方法是直接看表针结构接线。

正对着压力表正面，从外到里，依次是：

第一个线是地线，第二个线是电源线（即公共线），第三个线是启动线，第四个是停止线。

3、常见故障处理

因压力表指针频繁摆动，指针与指针频繁接通、断开，其接触部位容易打火，时间长了就接触不良，使电路无法导通。

因此压力表控制回路不宜使用线圈功率较大的接触器，应该用功率小的中继继电器。这样才能延长使用寿命。

以上只是个人对电接点压力表接线简单的叙述，如有不足之处欢迎大家指正。
