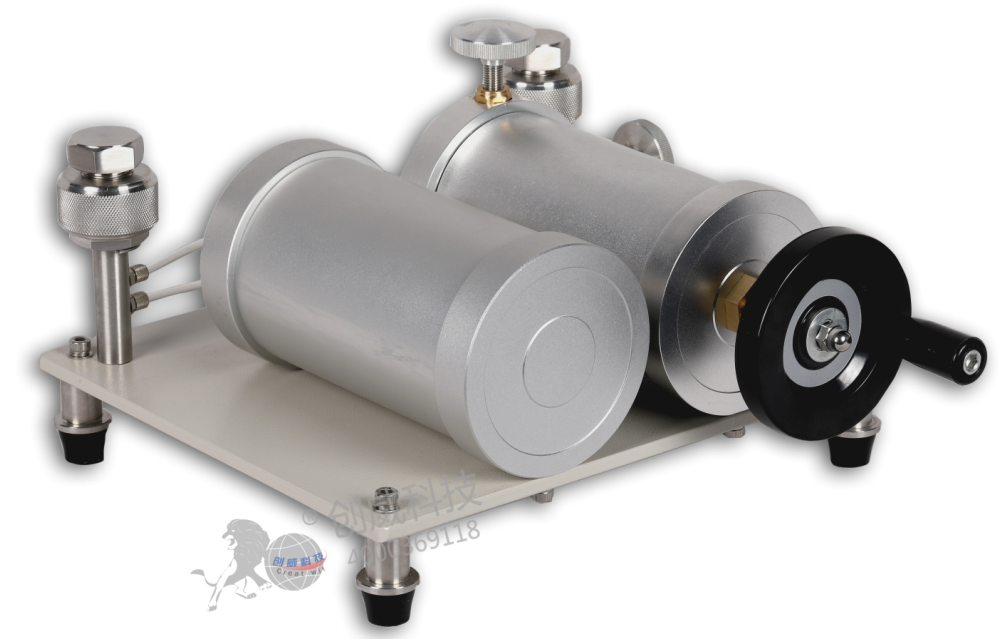

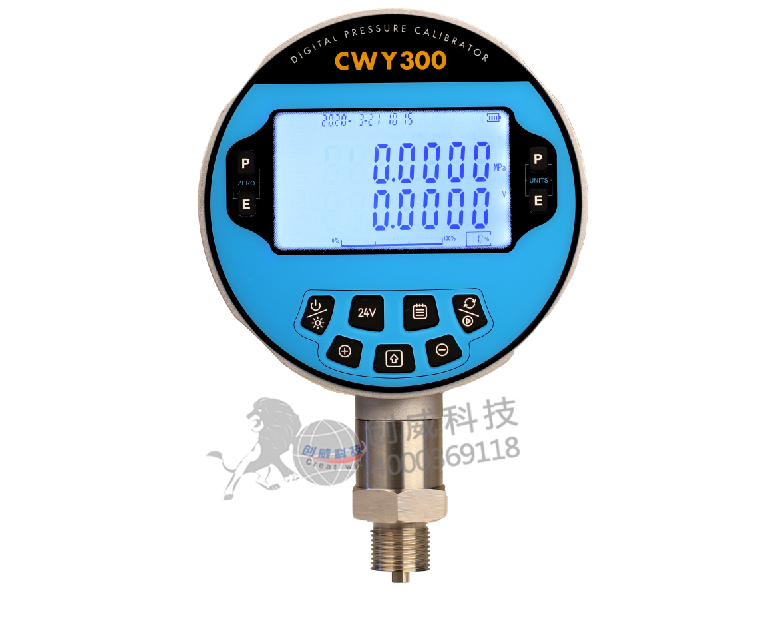

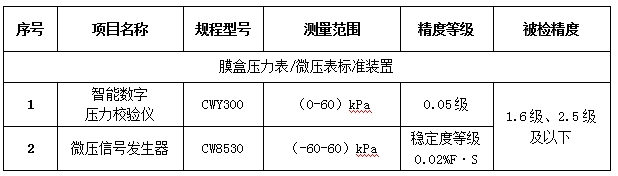

膜盒压力表解决方案
1、膜盒压力表结构原理及用途
以膜盒作为弹性敏感元件用来测量微小压力的压力表叫膜盒压力表。膜盒敏感原件由两块焊接在一起的显圆形波浪的膜片组成。
2、工作原理：
被测量介质的压力从接头进入膜盒内腔，膜盒自由端受压而产生位移，通过连杆机构带动机芯齿轮旋转，再有指针指示出被测压力值在表盘上指示出来。
3、膜盒压力表工作原理如下图：
膜盒压力表主要有接头、表壳、膜盒、连杆、机芯、指针、表盘等组成。

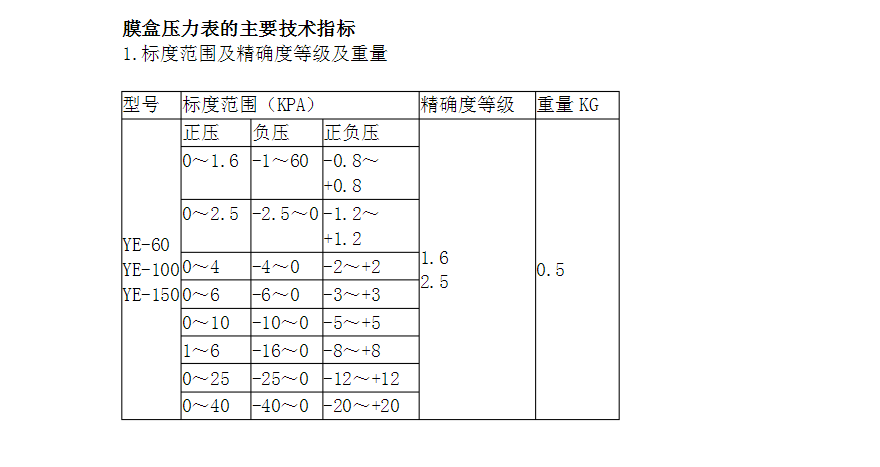

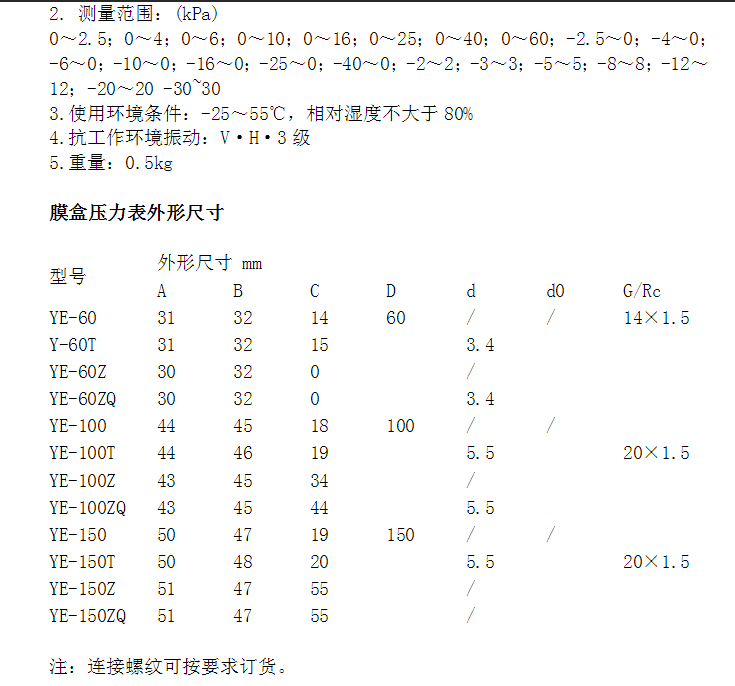

膜盒压力表主要参数；
1）表盘直径：￠60、￠75、￠100、￠150；
2）精度等级：1.6级；2.5级；
3）量程范围：
4）膜盒弹性元件和接头体材质有铜合金及不锈钢316等。
5）膜盒压力表结构形式：径向直接安装式；轴向直接安装式；轴向带前边安装式；轴向卡箍式等；
4、膜盒压力表用途：
用于锅炉通风和气体管道等设备上微小压力测量，膜盒压力表可以就地安装并现场指示。
