3月31日实施的压力变送器规程你真的懂了吗?干货来了
时间:2020-05-13 16:19 点击次数:

3月31日实施的压力变送器规程你真的懂了吗?干货来了

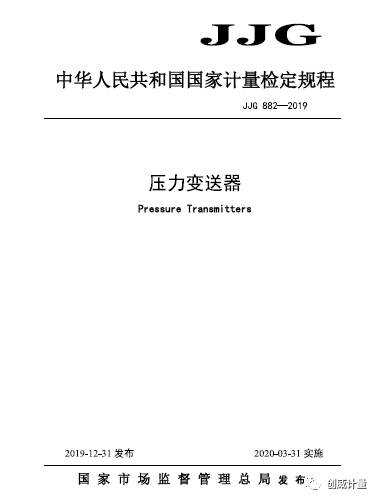

《JJG882-2004》规程变更背景:

JJG882-2004规程编写至今已经有 16年了,很多内容已经不适应当前检定的要求。

规程整体变化

☛删除定型鉴定(或样机试验)内容,这个对正常检定没有影响;

☛删除气动压力变送器内容;

☛删除了差压变送器静压影响量程变化的内容;

☛调整了准确度等级的划分,增加0.075级,去掉2.0级和2.5级


指标变更的地方

☛调整准确度等级划分,新增0.075级,删除2.0级和2.5级;

☛首次检定0.05级的时候回差要求是≤0.04%, 原来规程是0.05%;

☛首次检定0.075级的时候回差要求是≤ 0.06%,原来规程没有;

☛规程规定0.05级以下变送器,标准器组整体要满足4倍量传,0.05级满足3倍量传要求即可;

0.1之前要求满足3倍量传,现在要求满足4倍量传。

☛0.1级及以下变送器检定时原规程要求要2个循环,现在只需要1个循环,供电电源增加一- 个波纹峰峰值≤40mV的要求。

新规程量传要求的变化

新规程对标准器要求

☛增加0.075级,还有原来的0.05级压力变送器,对配套电测仪表的技术指标要求非常高,配套电流测量仪表几乎要达到八位半水平,压力标准器必须是0.01级

☛0.1级变送器之前要求满足3倍量传,现在要求满足4倍量传,配套电测要求也同步提高。如果选择0.02级压力标准器,电测仪表标准要高;如果选择0.01级压力标准器,对应电测仪表指标可以放宽。


用户如何选择标准器

0.05级和0.075级及以下变送器的标准选择

增加0.075级,还有原来的0.05级压力变送器,对配套电测仪表的技术指标要求非常高,配套电流测量仪表是八位半,压力标准器必须是0.01级

客户建标最高等级

压力标准器及等级

电测标准器及等级

0.05

0.01级及以上活塞式压力计

(手动/全自动)

8588A 八位半

(标准数字多用表)

0.075

0.01级及以上活塞式压力计

(手动/全自动)

8588A 八位半

(标准数字多用表)

0.1级及以下变送器的标准选择

☛0.1级变送器之前要求满足3倍量传,现在要求满足4倍量传。

客户建标最高等级

压力标准器及等级

电测标准器及等级

0.1

0.01级及以上活塞式压力计

(手动/全自动)

8588A 八位半

(标准数字多用表)

0.1

0.01级及以上活塞式压力计

(手动/全自动)

8588A 八位半

(标准数字多用表

☛0.2级及以下变送器的标准选择

客户建标最高等级

压力标准器及等级

电测标准器及等级

0.2

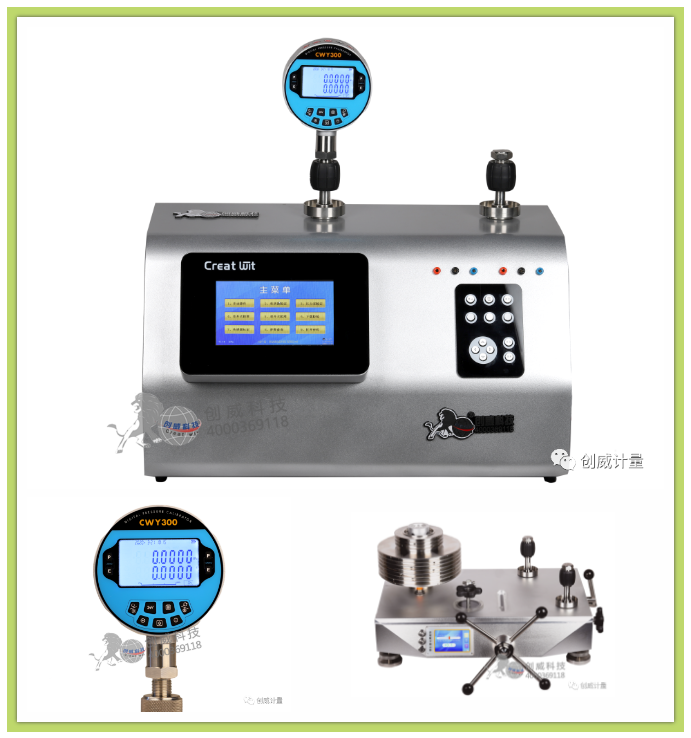

0.02级及以上活塞式压力计(手动/全自动);0.02级全自动压力校验台;0.02级CWY300智能压力校验仪及压力泵

 7位半标准数字多用表(配合全自动/手动活塞式压力计使用);全自动压力校验台和智能压力校验台无需另配电测附件

0.25

0.02级及以上活塞式压力计(手动/全自动);0.02级全自动压力校验台;0.02级CWY300智能压力校验仪及压力泵

7位半标准数字多用表(配合全自动/手动活塞式压力计使用);全自动压力校验台和智能压力校验台无需另配电测附件



客户建标最高等级

压力标准器及等级

电测标准器及等级

0.5

0.05级及以上活塞式压力计(手动/全自动);0.05级全自动压力校验台;0.05级CWY300智能压力校验仪及压力泵

 6位半标准数字多用表(配合全自动/手动活塞式压力计使用);全自动压力校验台和智能压力校验台无需另配电测附件

0.5

0.05级及以上活塞式压力计(手动/全自动);0.05级全自动压力校验台;0.05级CWY300智能压力校验仪及压力泵

6位半标准数字多用表(配合全自动/手动活塞式压力计使用);全自动压力校验台和智能压力校验台无需另配电测附件

建立标准的参考



满足0.075级以上变送器检定,必须拥有高水平的电测仪表,满足新规程对电测精度的要求,可以考虑建立0.05级压力变送器标准装置;

建立0.1级压力变送器标准装置,用0.02级 数字压力计做标准配高精度电测仪表。

建立0.25级压力变送器标准装置,用0.05级 数字压力计做标准配高精度电测仪表。

建立0.5级压力变送器标准装置。
