活塞式压力计

活塞式压力计

产品时间:2023-12-08 11:06

简要描述:

CW系列活塞式压力计 ...

详细介绍


一、标准活塞压力计技术要求

CW系列活塞压力计符合要求研制、生产。

二、活塞压力计具体技术方案

1、工作条件:

环境温度:(20±1)℃

相对湿度:80%以下的恒温室

频率:50HZ电源电压:AC 200V

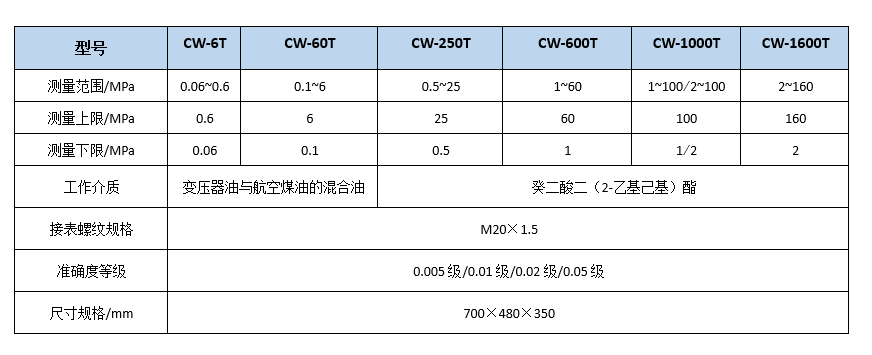

2、技术规格

◆ 型号:CW-6T、CW-60T、CW-250T、 CW-600T、CW-1000T、CW-1600T

◆ 量程:(0.06~0.6)MPa,(0.1~6)MPa,(0.5~25)MPa,(1~60)MPa、(1~100)MPa、(2~160)MPa;

◆ 准确度等级:0.005级、0.01级、0.02级、0.05级

◆ 工作介质:癸二酸酯、变压器油或变压器油与煤油的混合油

◆ 活塞材料:活塞杆:碳化钨;活塞筒:碳化钨

◆ 砝码配置:可加工配置千克组或MPa组并进行压力形变系数.

◆  砝码修正:按照使用地进行重力加速度修正

◆ 砝码材料:无磁不锈钢(0.005级;0.01级;0.02级);碳钢(0.05级)

◆ 压力输出:M20×1.5标准快速接头;电源:220V±10%

三、主要技术参数

1)活塞系统配置电涡流位移传感器,采用一体式双排液晶数字光标,显示可随时观察活塞的工作位置,具有灵敏、醒目、准确的优点.

(2)活塞系统为防断结构.

(3)设有预压泵,可快速向大容腔表,多块表或远距校表管路系统充油.

(4)两个被检表接头处设计有两个截止阀,截止阀能及时关闭被检系统之间的压力。由于活塞式压力计在加减砝码时,必须减压将活塞降下来,而被检精密压力表、压力变送器、传感器等和系统之间若不能被截止,表中的压力会随着活塞升降而升降,则考核不出被检表的回程误差,特意设计的压力转换阀,在关闭时,可不用砝码单独工作,即活塞压力计可作为压力泵或压力源独立使用.

(5)采用挂篮式砝码加载机构通过砝码挂篮直接加载,降低砝码重心,避免了附加垂直力,使活塞转动更平稳和安全.

四、我们公司新推出的活塞式压力计,相对于传统的活塞,做了以下技术上的更改:

1、更改主机台布局.新布局使用户在加载砝码和检表过程中更加顺手,避免互相遮挡而引起的不便。传统活塞都是两个表头在前方,活塞系统在后方(或者方位相反),操作时需要操作员频繁挪动。

2、活塞系统为防断结,采用锥面组合不断杆结构,可整体便携拆卸送检时只需拧下模块,同时具备3重保护安全可靠.

3、3.5寸全彩TFT液晶显示屏,具有液晶开关,蓝底白字液晶双排显示活塞式压力计。

4、台面采用不锈钢面.整体美观大方,简洁耐用,无意间工具掉落也不会掉漆。 避免环境湿度过大而出现的生锈问题。

5、整体性能提升.加压更加轻松省时省力。

6、缩短丝杠旋合空间.现在设计到台体内部,旋转时候十字手轮不会往出退,检表时候不会产生障碍。

7、接表座采用快速接头.自带油杯.如果接表口有油流出来也不用担心。

8、机身:采用Al-Mg防锈型铝合金设计,质感细腻、强度高。斜面型外观设计,布局更符合操作习惯。

9、整体性能提升,加压缸采用新技术,造压均匀、快速升压、轻便敏捷,气密性良好。旋转气缸不会退出,不占用工作空间,带刻度的有机玻璃透视窗,指示丝杠位置。

10、接表座采用了新型TPE材料,开模设计,不打滑、不划手,操作更有质感。

五、用  途

用于量传活塞式压力计、检定校准数字压力计及其它压力仪表。

六、供方提供的技术文件

(1) 主设备使用说明书;

(2) 产品合格证;

(3) 出厂检验报告;
