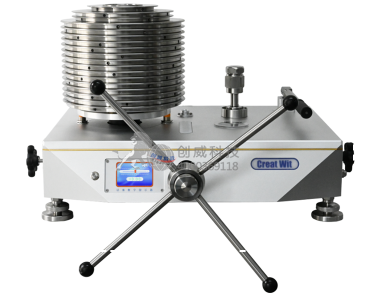

液体活塞式压力计(高压量程段)

液体活塞式压力计(高压量程段)

产品时间:2023-12-27 15:00

简要描述:

用于量传活塞式压力计、检定校准数字压力计及其它压力仪表。 ...

详细介绍



一、产品介绍

环境温度:(20±2)℃

相对湿度:相对湿度80%以下的恒温室

电源电压:AC 220V   频率:50HZ

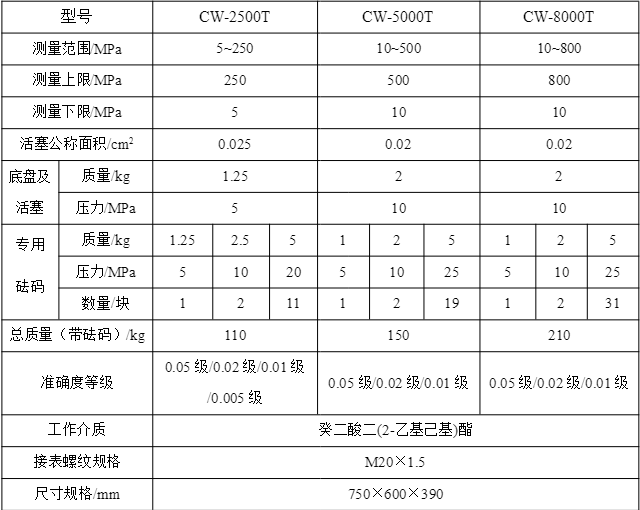

二、技术规格

◆型号:CW-2500T、CW-5000T、CW-8000T;

◆ 量程:(5~250)MPa、(10~500)MPa、(10~800)MPa;

◆ 准确度等级:(5~250)MPa0.005级(0.008级)、0.01级、0.02级、0.05级;(10~500)MPa、(10~800)MPa:0.01级、0.02级、0.05级;


◆工作介质:癸二酸酯

◆活塞材料:活塞杆:碳化钨;活塞筒:碳化钨

◆砝码配置:根据用户需要,可加工配置千克组或MPa组并进行压力形变系数。

◆砝码修正:按照使用地进行重力加速度修正

◆砝码材料:无磁不锈钢(0.005级;0.01级;0.02级);碳钢(0.05级)

◆测压方式:表压

◆压力输出:M20×1.5标准快速接头

◆其它配置选配压力传感器、温度传感器、位置传感器、转速传感器

三、功     能

1)活塞性能稳定可靠。

2)加入防断装置,用户放心使用,不再担心在正常使用中活塞杆断裂,造成巨大的损失。

3)活塞杆的限位结构采用圆环限位,不再使用限位螺钉或卡环,这样可以减少摩擦,并且在摩擦时活塞杆受力均匀,转动平稳。

4)活塞系统放在台面的最左侧,接表座放在台面的右侧,这样的布局非常合理,因为以往的活塞布局会造成用户在接被检表时,活塞挡在接表座前面,或者加砝码时接表座挡在砝码前面,使用很不方便,互相影响。

5)活塞系统配备位移传感器,活塞的浮动位置可实时呈现在显示屏上,用户可随时观察活塞的工作位置,具有灵敏、醒目、准确的特点。

6)电机带动活塞系统的旋转,替代以往的手动旋转方式。

7)带有排污系统。当油杯里的介质变脏时,可直接从排污口排掉。

8)活塞杆和活塞缸经精工研磨,其圆度误差和间隙小,垂直度高,活塞转动延续时间长,活塞下降速度慢。

9)加载砝码的方式采用挂篮结构,砝码重心低,旋转稳定性好。

10)加压系统采用预压泵预加压,调压器微调再加压的组合方式,该组合加压效率高,加压过程轻松快速。

四、产品用途

用于量传活塞式压力计、检定校准数字压力计及其它压力仪表。

五、供方提供的技术文件

  1、主设备使用说明书;

  2、 产品合格证;

  3、出厂检验报告;
