产品概述

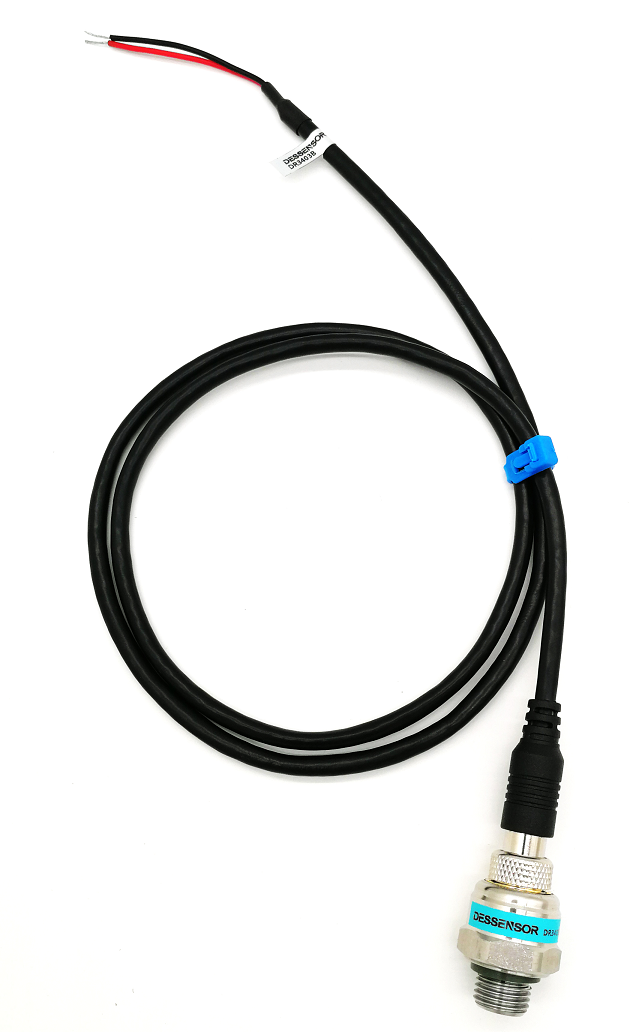

CWY3403B压力变送器是一款高性价比的压力变送器，采用平膜结构传感器和专用放大电路，经过线性修正和温度补偿，可以满足多种环境条件下的压力测量的需要。自动化生产线批量生产，各项参数严格受控。整个产品经过了元器件、半成品及成品的严格测试及老化筛选，产品一致性好、抗干扰、抗过载能力强、稳定性高。
CWY3403B压力变送器具有多样的输出形式和压力接口，最大限度的满足客户的应用需求，可广泛应用于变频恒压供水、压缩机、楼宇自控、HVAC 控制、过程控制、水泵、智能供水一体机、多泵智能供水的气压或液压的测量。
产品特点
Ø 测量范围 0～1MPa、1.6MPa、2.5MPa、3MPa
Ø 结构小巧、可靠性高
Ø 抗干扰性能优异
Ø 抗冲击、抗过载、抗震动
Ø防水锤、防泄漏
应用领域
Ø 楼宇自控
Ø 变频恒压供水和压缩机
Ø 能源和水处理系统
技术参数
压力参数 | |
量程 | 0MPa～1MPa、1.6、2.5MPa |
过载 | 2 倍满量程压力 |
压力类型 | 表压 |
压力循环 | 1Million |
电气参数 | |
供电电源 | 10-30V DC（电流型） 5VDC(电压型) |
过电压保护 | ±30V DC(电压型) |
输出信号 | 4~20mA DC(两线制) 0.5V～4.5V DC (三线制) |
负载电阻 | ≤（U-8）/0.02（Ω） ≥10k(电压型) |
绝缘电阻 | 250MΩ@250V DC |
结构参数 | |
壳体 | 不锈钢304 |
防护等级 | IP67 |
环境条件 | |
补偿温度 | -10℃～+85℃ |
介质温度 | -10℃～+100℃ |
贮存温度 | -40℃～125℃ |
性能指标 | |
准确度 | ±1、±1.5％FS |
零点温度系数 | ±0.03%FS/℃ |
满度温度系数 | ±0.03%FS/℃ |
长期稳定性 | ±2.5%FS/年 |
选型指南
CWY3403B | 压力变送器 | |||||
量程 | 测量范围：0～1MPa、1.6MPa、2.5MPa、3MPa | |||||
［0～X］MPa | X: 实际测量量程 | |||||
代号 | 输出信号 | |||||
V4 | 0.5V～4.5V DC | |||||
E | 4～20mA DC | |||||
结构材料 | ||||||
代号 | 附加功能 | |||||
C4 | G1/4 外螺纹 | |||||
CWY3403B-[0~1.6]MPa-EC4 完整的规格型号 | ||||||
