热电偶热电阻自动检定系统

产品时间:2020-06-05 17:39

简要描述:

CRJ-01热电偶、热电阻自动检定系统 产品介绍 CRJ-01型热电偶热电阻自动检定系统主要用于工作用热电偶、工业热电阻、玻璃液体温度计、双金属温度计、压力式温度计等温度传感器的自...

详细介绍

CRJ-01热电偶、热电阻自动检定系统

产品介绍

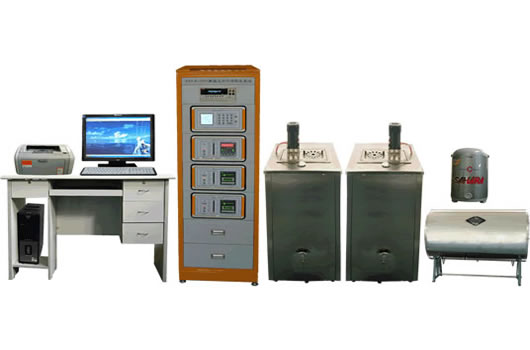

CRJ-01型热电偶热电阻自动检定系统主要用于工作用热电偶、工业热电阻、玻璃液体温度计、双金属温度计、压力式温度计等温度传感器的自动检定/校准。系统由计算机控制多通道低电势扫描器、数字万用表、热电偶检定炉、恒温油(水)槽等设备,实现热电偶、热电阻检定/校准的控温、数据采集、数据处理、报表生成与打印、以及数据存储的完全自动化。系统功能与技术指标完全符合JJF1098-2003《热电偶、热电阻自动测量系统校准规范 》要求。


检定项目

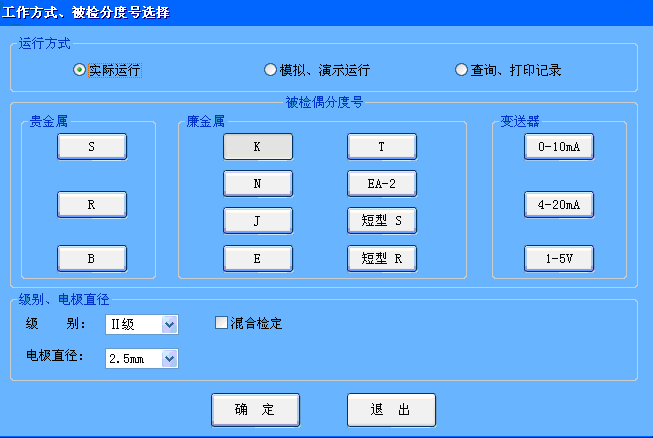

自动检定S、R、B、K、N、J、E、T、EA-2、短型S、短型R等分度号工作热电偶。

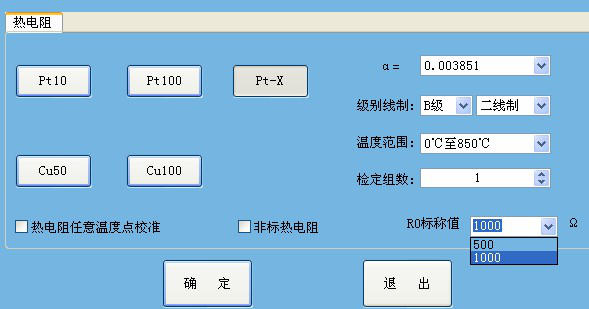

自动检定Pt10、Pt100、Cu50、Cu100、Pt-X、Cu-X热电阻,包括两线制、三线制和四线制热电阻。

自动检定玻璃液体温度计、双金属温度计、压力式温度计等,自动进行数据处理,生成记录表格


系统技术指标

多通道扫描开关寄生电势:≤0.2μV

通道间数据采集差值:    ≤1μV    2mΩ

测量重复性:            ≤1.5μV  6mΩ

热电偶检定炉恒温性能:  恒温≤0.5℃/6min     测量≤0.1℃/min

恒温油、水槽恒温性能:  恒温≤0.04℃/10min       测量≤0.02℃/min

热电偶参考端补偿范围:  0℃-50℃   分辨率0.1℃


系统软硬件特点

1.检定装置软、硬件操作自动化设计:系统除捆扎、装炉(槽)、接线、参数设定外,其它工作(如查线、控温、检定、数据保存等)均由系统自动完成。

2.标准化、模块化的设计:该装置能兼容您已有设备如油(水)槽、检定炉、数字多用表、计算机等,组成先进可靠、自动化程度高的自动化检定系统,可同时检定热电偶和热电阻及其它膨胀式温度计。热电阻检定统一接线,自动进行线制(二、三、四)转换。专用半导体零度恒温器提供方便、稳定、可靠的冷端补偿能力,使热电偶检定稳定性和检定效率大大提高。

3.优化的热电阻测量方法;多通道扫描器内含四线制换向开关,通过特有的正、反向测量切换功能,有效消除测量回路中的寄生电势对测量结果的影响。

4.三线电阻转换器与接线台一体化设计:方便了系统接线,自动实现三线制热电阻的两次测量(包含两根内引线及包含一根内引线)功能,保证测量电路完全符合检定规程,将测量误差降低到最低限度。

5.自动装炉定位装置:检定炉专用台架带有标尺定位装置,能保证准确的将标准热电偶和被检热电偶装入炉中心位置,减少装炉不到位而引起的测量结果不确定度。

6.热电偶检定时参考端补偿可采用冰点补偿或室温自动补偿。参考端温度补偿传感器采用A级Pt100铂电阻,读数稳定,测量精度高。

7.完善的软硬件保护功能:检定炉控温系统接线采用带保护的接线端子,并且统一移到控温端,减少了操作端的不安全因素。

8.多重检定炉超温保护,恒温设备控温系统相对独立,控温仪表本身具有超温保护功能。相对于软件控温方式,可防止因计算机死机或扫描器故障导致控温系统失控,造成恒温设备超温损坏。升温过程的温度异常保护,当标准温度或仪表温度出现异常现象,如加热功率为设定最大功率而出现不升温或温度下降、标准温度超出恒温设备使用温度范围、标准温度和仪表温度出现较大偏差等,系统均给予提示并停止升温过程。

9.自主开发,完全自主知识产权,为客户提供全方位服务,软件的升级服务有保障。

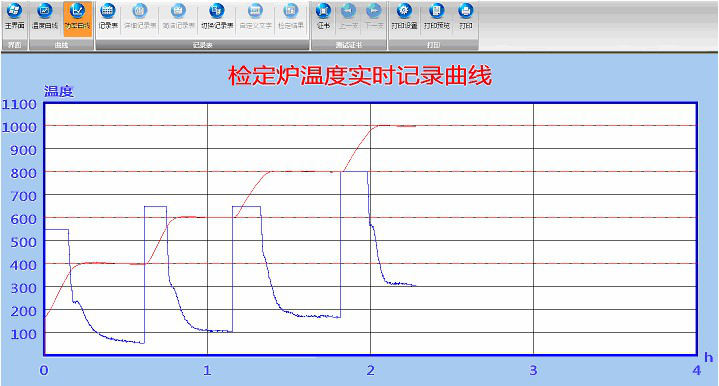

10.软件系统计量管理一体化、多线程设计,具有超强容错性和自诊断能力。系统运行于windows2000、XP、windows7等平台、全中文界面、鼠标点击操作,方便快捷。软件实现温度控制和监控,显示检定数据及控温曲线,数据自动采集、保存,自动打印检定记录和证书;另外,系统提供被检表信息、检定数据查询、热电偶热电阻分度查询,温场测试,总不确定度计算等功能。

11.系统软件具有掉电保护功能,供电恢复后可接续检定。

12.自动生成检定数据记录表、检定证书或检定结果通知书,所有表格、证书均在Excel中导出显示,方便客户操作。表格、证书格式可根据客户要求自行设计。数据记录存储于数据库中,可方便地进行数据记录查询、输出检定数据。

u 系统运行于windows2000、XP、windows7等操作系统,全中文界面、鼠标点击操作,方便快捷。软件实现温度控制和监控,显示检定数据及控温曲线,数据自动采集、保存,自动打印检定记录和证书。

u 检定结束后自动切断检定炉的电源,数据处理后存盘,并有掉电保护功能。在检定过程中若突然停电或因故人为退出程序,再次启动检定程序时将提示您选择在原检定的基础上继续检定还是重新开始检定,继续检定能节省检定时间,提高工作效率。


本系统执行如下检定规程

序号

规程(范)代号

规程(范)名称

1

JJG75-1995

标准铂铑10-铂热电偶检定规程

2

JJG141-2013

工作用贵金属热电偶检定规程

3

JJG351-1996

廉金属热电偶检定规程

4

JJG668-1997

工作用铂铑10-铂、铂铑13-铂短型热电偶检定规程

5

JJG368-2000

工作用铜—铜镍热电偶检定规程

6

JJG229-2010

工业铂、铜热电阻检定规程

7

JJF1262-2010

铠装热电偶校准规范

8

JJF1176-2007

0-1500度钨铼热电偶校准规范

9

JJF1098-2003

热电偶、热电阻自动测量系统校准规范

10

JJG130-2011

工作用玻璃液体温度计检定规程

11

JJG128-2003

二等标准水银温度计检定规程

12

JJG161-2010

标准水银温度计检定规程

13

JJG310-2002

压力式温度计检定规程

14

JJG226-2001

双金属温度计检定规程

15

JJF1184-2007

热电偶检定炉温度场测试技术规范


主要附属产品型号、技术指标及图片




创威CRJ系列热电偶检定炉技术指标

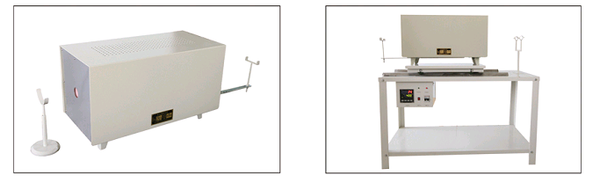

CRJ-600热电偶检定炉

CRJ-300热电偶检定炉

CRJ-H型高温双铂铑热电偶检定炉

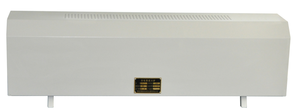

CRJ-T热电偶退火炉

炉膛尺寸:40mmx600mm

温度范围:300℃~1200℃

温场指标:温场中心偏离几何中心不超过10mm,60mm温差不大于1℃,温场中心±20mm内温度梯度不超过0.4℃/cm.

依据规程:JJF1184-2007热电偶检定炉温场测试技术规范

炉膛尺寸:40mmx300mm

温度范围:300℃~1200℃

温场指标:温场中心偏离几何中心不超过10mm,40mm温差不大于1℃

依据规程:JJF1184-2007热电偶检定炉温场测试技术规范

温度范围:      800℃~1500℃

适用范围:

工作用B型热电偶检定炉

温场指标:温场中心偏离几何中心不超过20mm,20mm温差不大于±1℃

炉膛尺寸:       φ40mmx1000mm

适用范围:适用于1100℃以下热电偶的退火

温场指标:温场一端离炉口小100mm,400mm温场均匀性小于±20℃

适用范围:S、R标准热电偶、工作用S、R、B贵金属热电偶、廉金属热电偶的检定/校准


创威CRS恒温槽系列技术指标

设备名称

恒温水槽

恒温油槽

制冷恒温槽

设备型号

CRS-95

CRS-300

CRS-N

温度范围

室温+10℃~95℃

70℃~300℃

-80℃~95(100)℃

控温稳定度

±0.01℃/30min

±0.01℃/30min

±0.03℃/10min

水平温场均匀性

≤0.01℃

≤0.01℃

≤0.01℃

垂直温场均匀性

≤0.01℃

≤0.01℃

≤0.01

工作介质

软水

硅油

酒精/专用制冷液

尺寸(mm)

长*宽*高

750×550×1250

750×550×1300

850×600×1350



零度恒温器型号、技术指标及图片

产品名称:零度恒温器                          产品型号:CRBH-01

技术指标:

精  度:0℃±0.05℃

稳定度:0℃±0.02℃/30min

插孔数及孔径:6-φ9

电源:单向交流220V,最大功率50W

工作环境条件:环境温度5℃-32℃

相对湿度 10%-80%
