全自动活塞式压力计

产品时间:2021-04-20 16:33

简要描述:

压力范围:(0.1-500)MPa;精度等级:0.005级、0.01级、0.02级、0.05级。全自动检定,自动加压自动加码。...

详细介绍

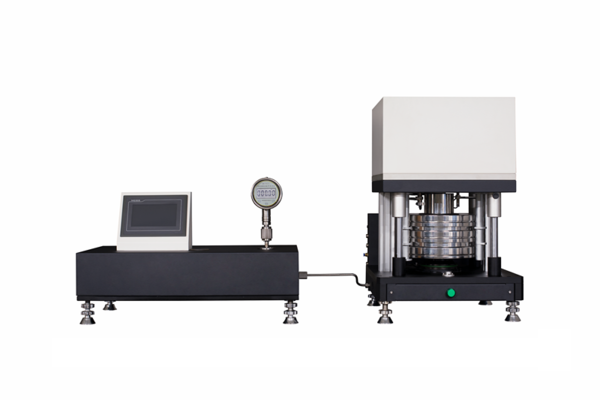

PR250系列全自动活塞压力计

一、产品介绍

      PR 系列型压力计量器人包含压力发生系统和压力标定系统,能够全自动计量60MPa/120MPa/250MPa以内的压力表。产品结构紧凑、功能强大、界面友好、握作方便、简单易学。

      产品已申报19项发明专利,获批五项,获得国家知识产权局颁发《发明专利证书》,专利号:ZL 2014 1 0227718.4;ZL 2014 1 0229031.4;2017 1 0373500.3;201510176467.6。

二、功能亮点

1. 全自动检定压力在250MPa以内的任意压力指示表,国内独创集多项专利的高科技产品。

2. 压力发生系统和压力检验系统既可联合使用,又可以单独配台相应手动加压或加码系统。相互独立的砝码加载和压力加压系统,最大限度地避免了多种测量误差,检测数据更稳定、可靠和精准。

3. 镜面级砝码摩擦、抗尘灰污染、易清洁,可长期保持重量精准恒定。具有砝码转动监控控系统,实时报告砝码运转状态;设置气动驱动砝码转动系统,自动补偿砝码惯性不足,实现无物理触条件下的转动中继驱动。

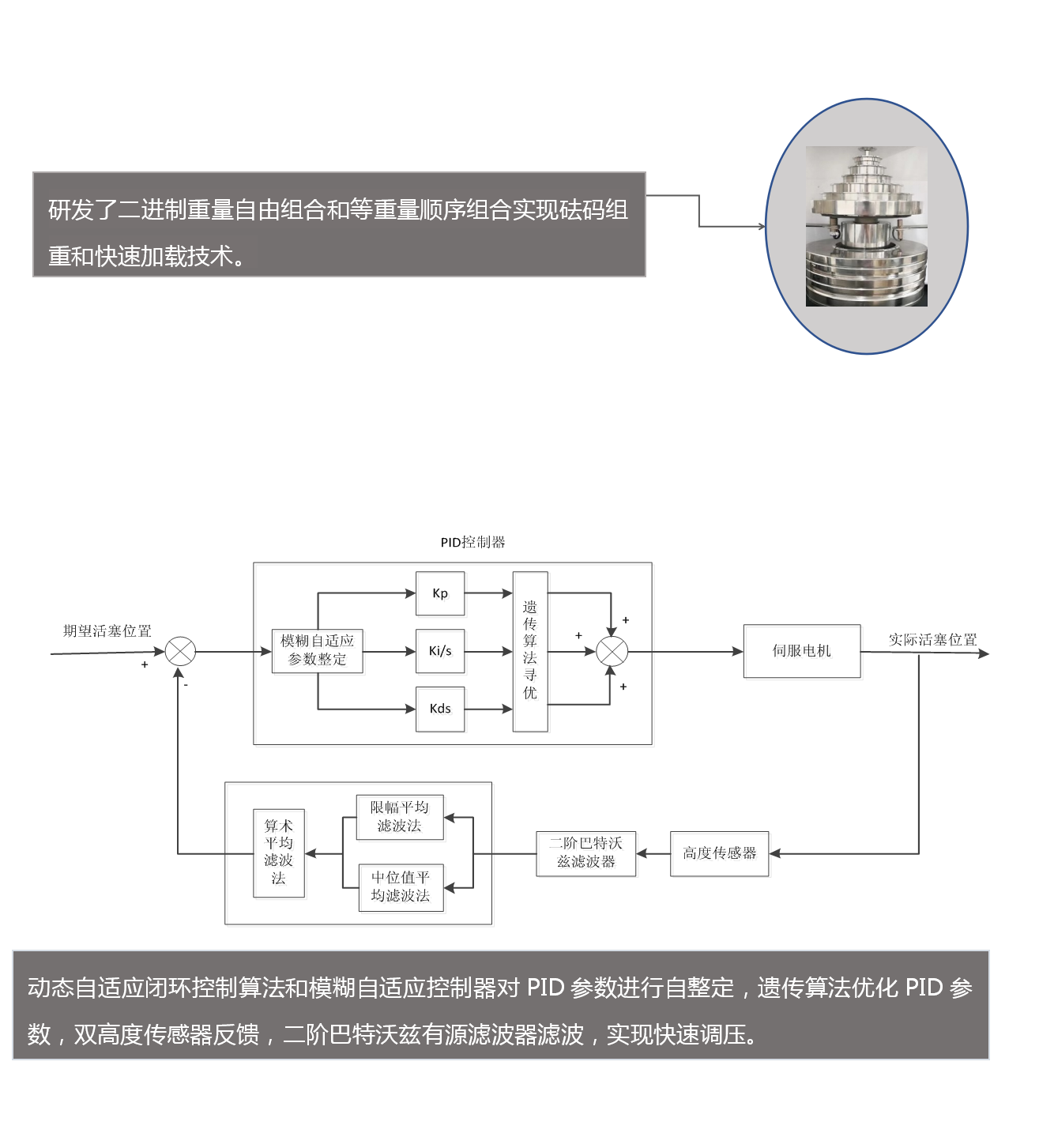

4. 伺服系统控制压力源自动加圧,通过高精度全自动活塞式压力计传感变送装置进行和控制,提供的自动恒定的系统压力,特别适合于自动检测精密及普通压力表等。

5. 多级安全保护及辅助功能包括:采用了防断杆活塞,控制系统可以自动误操作保护,能对压力模块进行自检并提示更换故障传感器;设置温湿度传感器,监控计量环境。

三、技术参数

1. PR系列活塞式压力计符合国家最新检定规程JJG59-2007要求生产;

2. 供电电源;220V,50Hz;回路电源:AC220V、DC24;

3. 工作介质:25MPa及以上选取:癸二酸二异辛酯;

6MPa及以下选取:变压器油与航空煤油混合油;

4. 活塞材料:碳化钨;

5. 压力接口:M20*1.5内螺纹快速接头*2;

6. 工作环境:20±2℃,相对湿度≤95%;

7. 10寸真彩大液晶触摸屏,操作界面美观大方;

 四、砝码配置

当压力p<64MPa时采用筒状砝码加压方式:

标称压力1MPa、2MPa、4MPa、8MPa、16MPa、32MPa砝码各1块、砝码压力呈二进制分布更科学,并且砝码为并联,加码方式比串联砝码数量少,加码响应速度快,平均加码速度2秒钟左右。

当压力64MPa≤p<250 MPa时采用筒状砝码和盘装砝码组合加码方式:

64MPa砝码3组(为了方便活塞系统的送检64MPa砝码为两块组合的方式制作)。并且由于加码系统采用了先进的二进制加码方式在保证可以加载2~250MPa内任意整数压力点的前提下大大减少了砝码数量,砝码总数为9组12块数量远远小于串联砝码的数量(33块),有效控制砝码数量更有利于砝码活塞系统送检,大大缩短了加码时间和加码频率,有效减少砝码的磨损,提高砝码精度保持性,检测数据更稳定、可靠和精准。

1. 砝码材料:无磁不锈钢(0.005级;0.01级;0.02级;0.05级)

2. 镜面级砝码耐摩擦、抗尘灰污染、易清洁,可长期保持重量精准恒定。具有砝码转动监控系统,实时报告砝码运转状态;

3. 多级安全保护及辅助功能,包括:采用了防断杆活塞,控制系统可以自动误操作保护,设置温湿度传感器,监控计量环境;

4. 活塞防断杆(国内首创)结构。该结构解决了用户在操作过程中方法不当导致活塞杆断裂的问题;

5. 活塞杆的限位结构采用限位块限位,不再使用限位螺钉,这样可以大大增加活塞系统水平精度,并且在摩擦时活塞杆受力均匀,转动平稳;

6. 一次性加压,从起点到250MPa 用调压器一次性即可达到,不需二次增压;

7. 带有排污系统。当油杯里的介质被污染时,可直接从排污口排掉;

8. 检测接表口具有排污功能,可定期排除因检测压力表带入的污物;

9. 自动加压系统具有油位检测功能,防止因为缺少压力油而使得检测失误;油杯具有快速排油功能,可定期更换被污染的压力油;伺服系统控制压力源自动加压,通过高精度全自动活塞式压力计传感变送装置进行测量和控制,提供的自动恒定的系统压力,特别适合于自动检测精密及普通压力表等;

五、外形尺寸

PR-ZD-250系列:

加码系统:550(深)*480(宽)*720(高)mm

加压系统:425(深)*670(宽)*210(高)mm

六、技术指标

1. 压力计量范围:250MPa

2. 准确度:0.005级、0.01级、0.02级、0.05级

3. 适用表型:普通表、精密表、压力变送器、压力开关、压力传感器、数字压力计。

4. 自动检定稳压时间:0-10分钟任意设置。

5. 全量程往返24点检测时间:约30分钟。

6. 用户界面;友好的用户界面,可以显示曲线,触摸屏上设置使用说明。

7. 重量:小于120公斤。

七、选型参数

PR-ZD-250系列

型号

测量范围

精度等级

起始压力

最大测量压力

PR-ZD250

(5-250)MPa

0.05

0.02

0.01

0.005

5MPa

250MPa

PR-ZD160

(1-160)MPa

1MPa

160MPa

PR-ZD160

(1-120)MPa

1MPa

120MPa

PR-ZD100

(1-100)MPa

1MPa

100MPa
