数字压力校验仪

产品时间:2020-11-28 14:39

简要描述:

数字压力校验仪的压力范围: (-0.1-250) MPa;精度等级:0.1级、0.05级.0.02级;24V供电,可检压力变送器...

详细介绍




数字压力校验


数字压力校验

1、产品概述

       CWY300数字压力校验仪,是我公司推出的新一代高精度、高稳定、兼具工业4.0数字化5G+概念的智能数字压力校验仪。它非常适合于现场及实验室使用,完成智能压力(差压)变送器、RS485-ModbusRTU通信压力变送器、普通压力(差压)变送器、压力开关、精密压力表、一般压力表等压力仪表的校验工作。扩展功能可无线远传数据、远程校验、对接管理平台等.

CWY300数字压力校验仪可与全自动压力校验台连接,作为全自动压力校验台的外置压力模块使用,可与各种压力源连接组成完善的压力校准系统.

CWY300数字压力校验仪通过USB通信与配套上位机软件连接,可通过计算机直接对仪表参数进行配置,并进行实时数据读取,历史数据查询,实时数据、历史数据导出至计算机,数据生成 Excel记录数据表格等多种功能操作.

2、主要特点

      1、带有RS485/RS232和USB通信接口,协议模式可设置,可与上位机、管理平台联机使用.

      2、7位数字显示,可自行调整显示位数.

      3、可以校验各类RS485-ModbusRTU通信压力变送器,通信参数通过校验仪菜单设置适配被检仪表.

      4、温度自动补偿.

      5、存储功能,基础版支持存储80个文件,每个文件60组数据.

      6、设备低功耗,满电下使用时长 ≥70小时.

      7、带背光的双排显示液晶显示屏,中文字符位段数显菜单,压力实测值与仪表量程百分比图形、字符显示.

      8、具备24V输出功能,最大驱动能力≤160mA.

      9、压力检漏倒计时功能,起始值、结束值锁定便于记录.

      10、压力开关自动触发功能,触发值锁定便于记录.

      11、可拆卸充电锂电池.

3、技术参数

1压力单位

      PakPa MPapsi barmbarinH2OmmH2OinHgmmHgkgf/cm2.

2、常规压力量程选型表

压力范围

准确度等级①

准确度等级②

准确度等级②

准确度等级②

介质

(-100~0)kPa

0.02, G

0.05, G

0.1, G

0.2, G

(0~1)kPa

--


0.1, G

0.2, G

(0~16)kPa

--

0.05, G

0.1, G

0.2, G

(0~25)kPa

--

0.05, G

0.1, G

0.2, G

(0~40)kPa

0.02, G

0.05, G

0.1, G

0.2, G

(0~60)kPa

0.02, G

0.05, G

0.1, G

0.2, G

(0~100)kPa

0.02, G

0.05, G

0.1, G

0.2, G

(0~160)kPa

0.02, G

0.05, G

0.1, G

0.2, G

(0~250)kPa

0.02, G

0.05, G

0.1, G

0.2, G

(0~400)kPa

0.02, G

0.05, G

0.1, G

0.2, G

(0~600)kPa

0.02, G

0.05, G

0.1, G

0.2, G

(0~1)MPa

0.02, G

0.05, G

0.1, G

0.2, G

(0~1.6)MPa

0.02, G

0.05, G

0.1, G

0.2, G

(0~2.5)MPa

0.02, G

0.05, G

0.1, G

0.2, G

(0~4)MPa

0.02, G

0.05, G

0.1, G

0.2, G

(0~6)MPa

0.02, G

0.05, G

0.1, G

0.2, G

(0~10)MPa

0.02, SG

0.05, SG

0.1, SG

0.2, SG

(0~16)MPa

0.02, SG

0.05, SG

0.1, SG

0.2, SG

(0~25)MPa

0.02, SG

0.05, SG

0.1, SG

0.2, SG

(0~40)MPa

0.02, SG

0.05, SG

0.1, SG

0.2, SG

(0~60)MPa

0.02, SG

0.05, SG

0.1, SG

0.2, SG

(0~100)MPa

--

0.05, SG

0.1, SG

0.2, SG

(0~160)MPa

--

0.05, SG

0.1, SG

0.2, SG

(0~250)MPa

--

0.05, SG

0.1, SG

0.2, SG

3、使用环境

      环境温度: (-10~50)℃     相对湿度: <95%(不结露);

      大气压力: (86~106)kPa;  存储温度:(-20~70)℃.

4、存储功能

      存储容量:共80个文件,60条记录/每文件;

      存储模式:手动存储模式和实时记录模式.

5、电测指标

      (环境温度20℃±5℃,1年准确度).

6、项目范围、分辨率、准确度等级

1压力量程(-0.1~500)MPa任意量程,0.05级,0.02级.

2电压测量 (0~30)V 0.1mV ±(0.01%RD+1.5mV).

3电流测量 (0~30)mA0.1uA ±(0.01%RD+1.5μA).

4具备开关检测功能.

524V输出 最大带载能力≤160mA.

7、供电配置

        供电方式:内部电池供电或专用适配器供电;

        电池工作时间:≥70小时,24V带载时相应缩短;

        电池充电时间:≤3小时。

4、其他指标

      外形尺寸:表头φ126mm × 46mm,总长185mm;重量:约≤0.7 kg;

      通讯接口:USB + RS485/RS232;

      压力连接: M20×1.5;快接内插孔(差压型);特殊接口可定制;

      电测连接:φ4mm香蕉插头;

5、选配软件

     CWY300配套软件(基础版)

      1、可通过软件修改校验仪配置参数.

      2可将仪表中存储的数据上传到计算机,并可以导出到Excel表格保存至计算机.

     CWY300配套软件(专业版)

      1可通过软件修改校验仪配置参数.

      2可将仪表中存储的数据上传到计算机,并可以导出到Excel表格保存至计算机.

      3实时显示仪表数据,测量数据曲线图显示,数据可自动记录,导出Excel表格,也可已加密文件方式保存至计算机.

      4(可选,需用户使用我公司设备管理平台)数据云同步至客户服务器数据库.

通信功能

通讯接口:USB 及 RS485/RS232

RS232:通讯波特率 1200/2400/4800/9600/19600/38400可选,数据长度 8 位;停止位 1 或 2;仪表地址 0-255,单字节地址。

RS485:通讯波特率 1200/2400/4800/9600/19600/38400可选,数据长度 8 位;停止位 1 或 2;仪表地址 0-255,单字节地址。

USB通信距离:通信距离小于等于3 m;

RS485通信距离:连接导线线径大于 0.6mm,最大通信距离小于等于1000 m;

RS232通信距离:连接导线线径大于 0.6mm,最大通信距离为 3~5m;

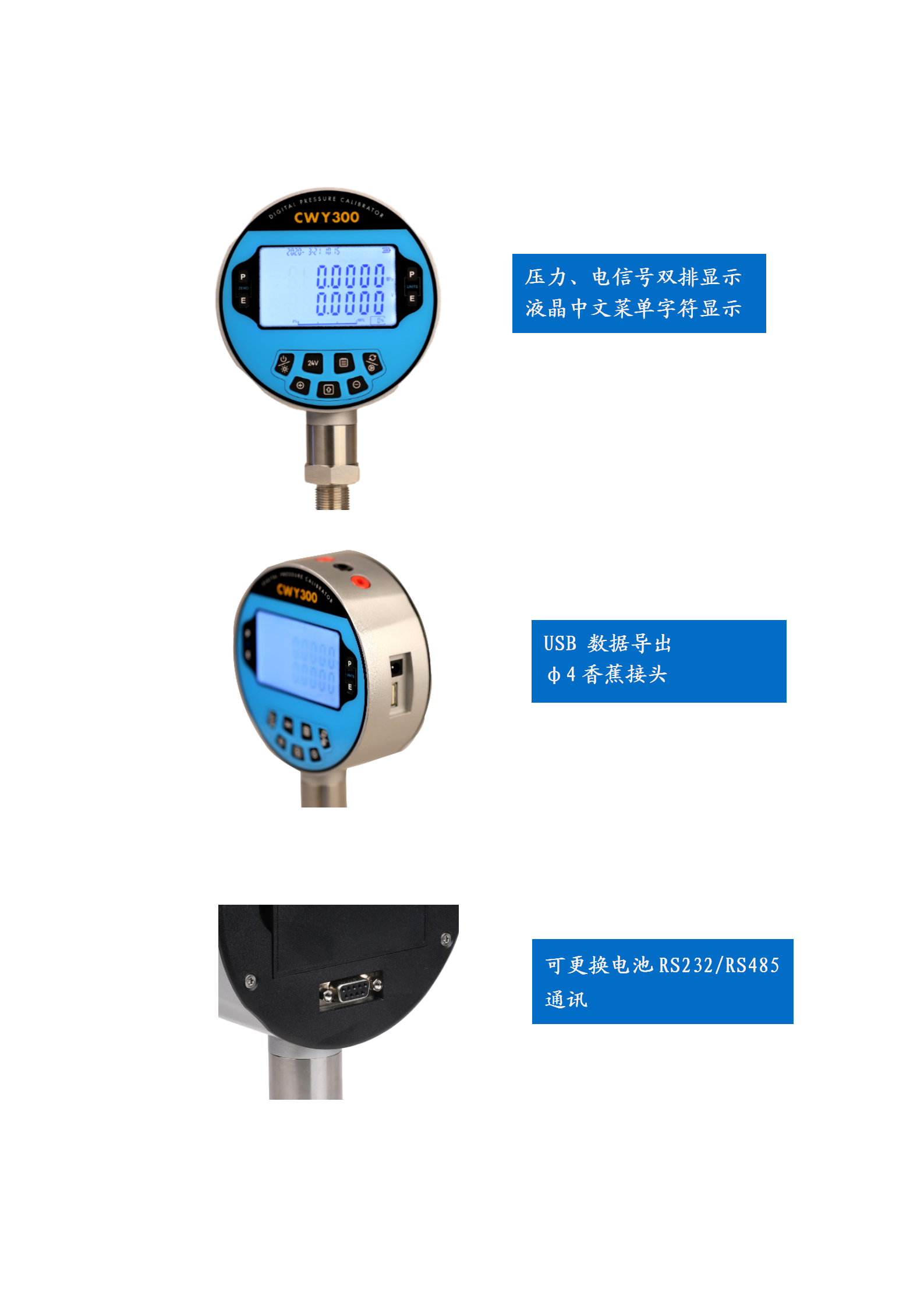

数字压力校验细节
